PROJECT PROFILE
东沙文体馆
变配电室工程
变配电室工程
双路 10kV 电源方案 · 2 × 1600kVA 变压器
市政公建 双电源供电 变配电室 预留扩展
东沙文体馆由市政引来两路 10kV 电源至变配电室，两路电源由不同的变电站引来。变配电室设置 2 × 1600kVA 变压器，保障所有负荷用电。
2路
10kV 双电源
2×1600kVA
变压器容量
50%
每路平时负荷
2面
预留出线柜
01 工程概况
项目名称 东沙文体馆变配电室工程
电源来源 市政引来（两路 10kV，不同变电站）
引入位置 建筑南侧引入变配电室
02 双电源设计方案
两路 10kV 电源由不同的变电站引来，双电源互为备用，确保供电可靠性：
电源 1 10kV 第一路（市政）
正常运行时承担 50% 负荷
电源 2 10kV 第二路（市政）
正常运行时承担 50% 负荷
▎ 故障切换：一路电源故障后，另一路电源能负担全部的二级负荷用电，确保关键负荷不中断。
03 主要设备配置
▎ 核心设备
变压器 2 × 1600kVA 变压器，保障所有负荷用电
高压柜
下进下出接线方式
预留 2 面出线柜，为将来扩展及功能变化预留电源接入条件
低压柜 上进下出接线方式
电缆敷设 柜下设电缆沟
▎ 设计亮点：高压预留 2 面出线柜，为将来扩展及功能变化预留电源接入条件，体现前瞻性设计。
04 现场实景
图 1 ｜ 箱变内部作业现场：三行电力公司反光背心+红白护栏，工人开箱变门进行检修

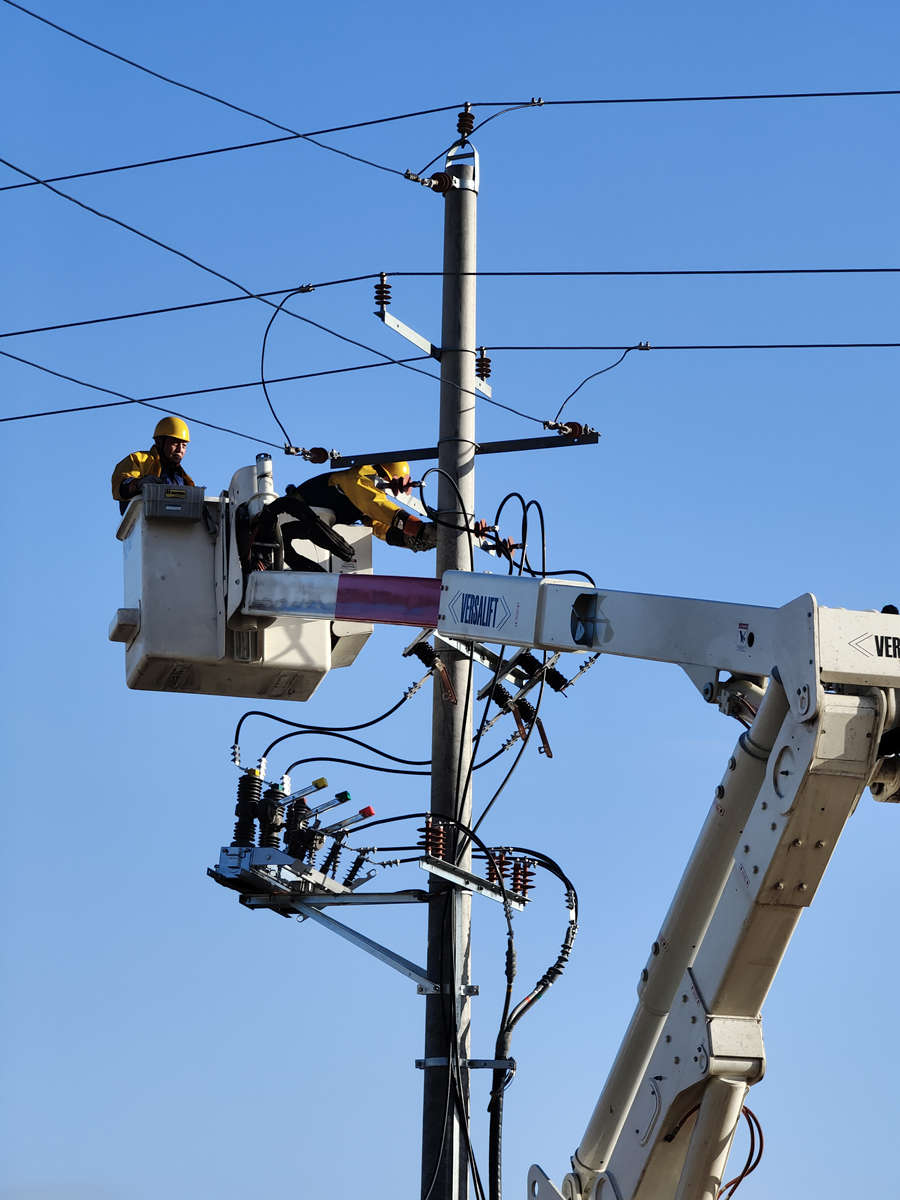

图 2 ｜ 10kV 柱上开关带电作业：VERALIFT 升降平台+黄色安全帽作业人员，柱上开关接入

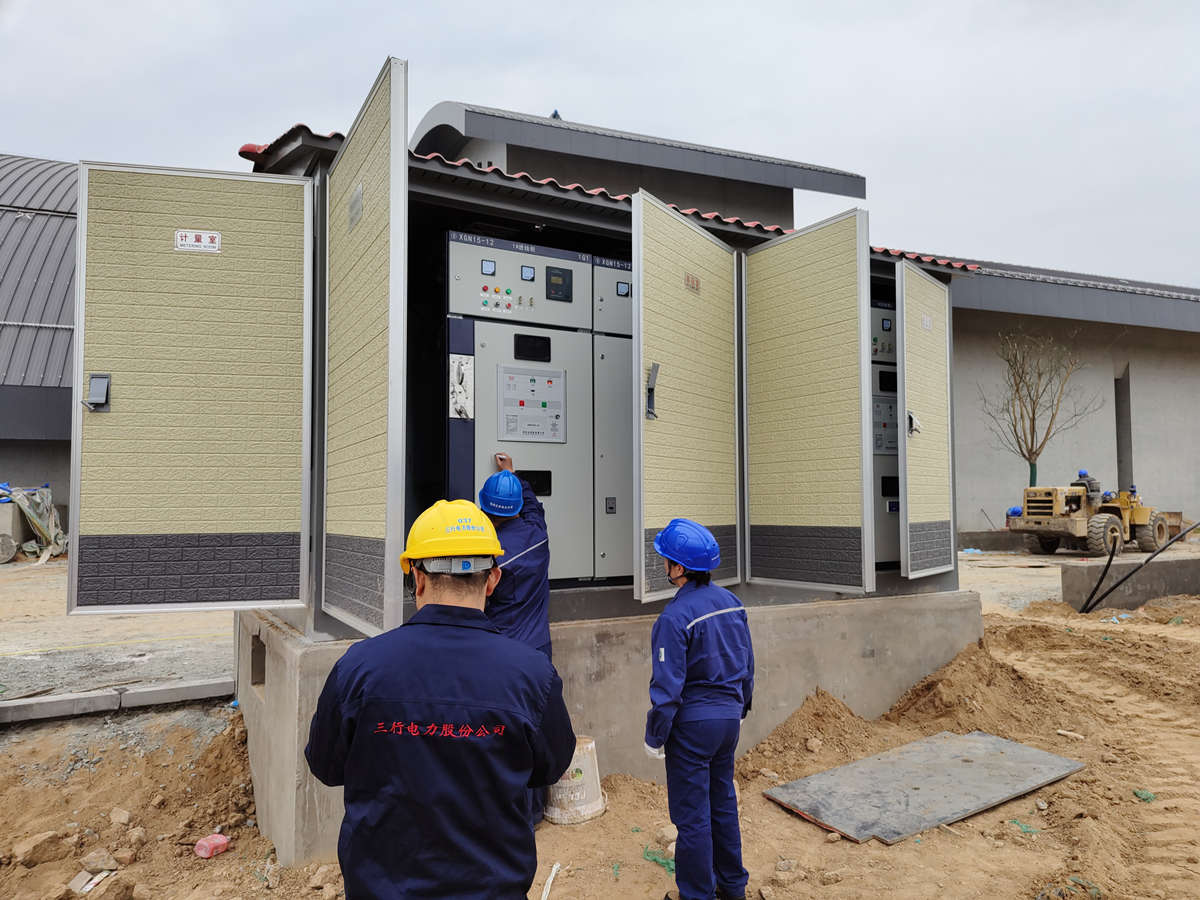

图 3 ｜ 箱变就位完成态：三行电力股份公司蓝色工装，米黄色箱变+混凝土基础+装载机现场
双电源 · 高可靠
2 路 10kV 电源 + 2 × 1600kVA 变压器 + 2 面预留出线柜
为东沙文体馆提供高可靠供电保障
