PROJECT PROFILE
鑫源煤矿麻黄梁变电站
10kV 115 鑫源Ⅰ线 / 124 鑫源Ⅱ线 升级改造
10kV 配电 电缆更换 互感器升级 保护调试
本工程针对 10kV 115 鑫源Ⅰ线和10kV 124 鑫源Ⅱ线进行升级改造，主要包括电流互感器更换、专线电缆更换、电缆终端头制作、电缆拆装、电缆试验并接火、保护定值调试等 6 项主要工作，以提高电流检测的准确性和电力传输的可靠性。
6项
主要工作
2组
电流互感器 600/5A
350m
YJLV22-3*300 电缆
4副
电缆终端头
01 改造线路范围
线路 1
10kV 115 鑫源Ⅰ线
电缆 170m
线路 2
10kV 124 鑫源Ⅱ线
电缆 180m
02 主要工作内容（6 项）
1
更换电流互感器
在 10kV115 鑫源Ⅰ线和 10kV124 鑫源Ⅱ线间隔，分别更换 电流互感器 600/5A 各一组，以提高电流检测的准确性和可靠性。
2
更换专线电缆
分别对 115 鑫源Ⅰ线和 124 鑫源Ⅱ线进行电缆更换，采用 YJLV22-3*300 型专线电缆。其中 115 线 170m，124 线 180m，确保电力传输的效率和安全性。
3
制作电缆终端头
制作 4 副电缆终端头，以保证电缆连接的可靠性和安全性。
4
拆装电缆
对原有电缆进行拆除，并将新电缆安装到位，确保电缆线路的通畅。
5
电缆试验并接火
对新安装的电缆进行试验，包括绝缘电阻测试、电缆接火等，以确保电缆的安全可靠运行。
6
保护定值调试
对变电站的保护装置进行定值调试，确保保护装置在发生故障时能够及时切断电源，保护电力设备和人员安全。
03 现场实景
图 1 ｜ 变电站施工现场班前会：明确作业任务、安全交底与材料分区

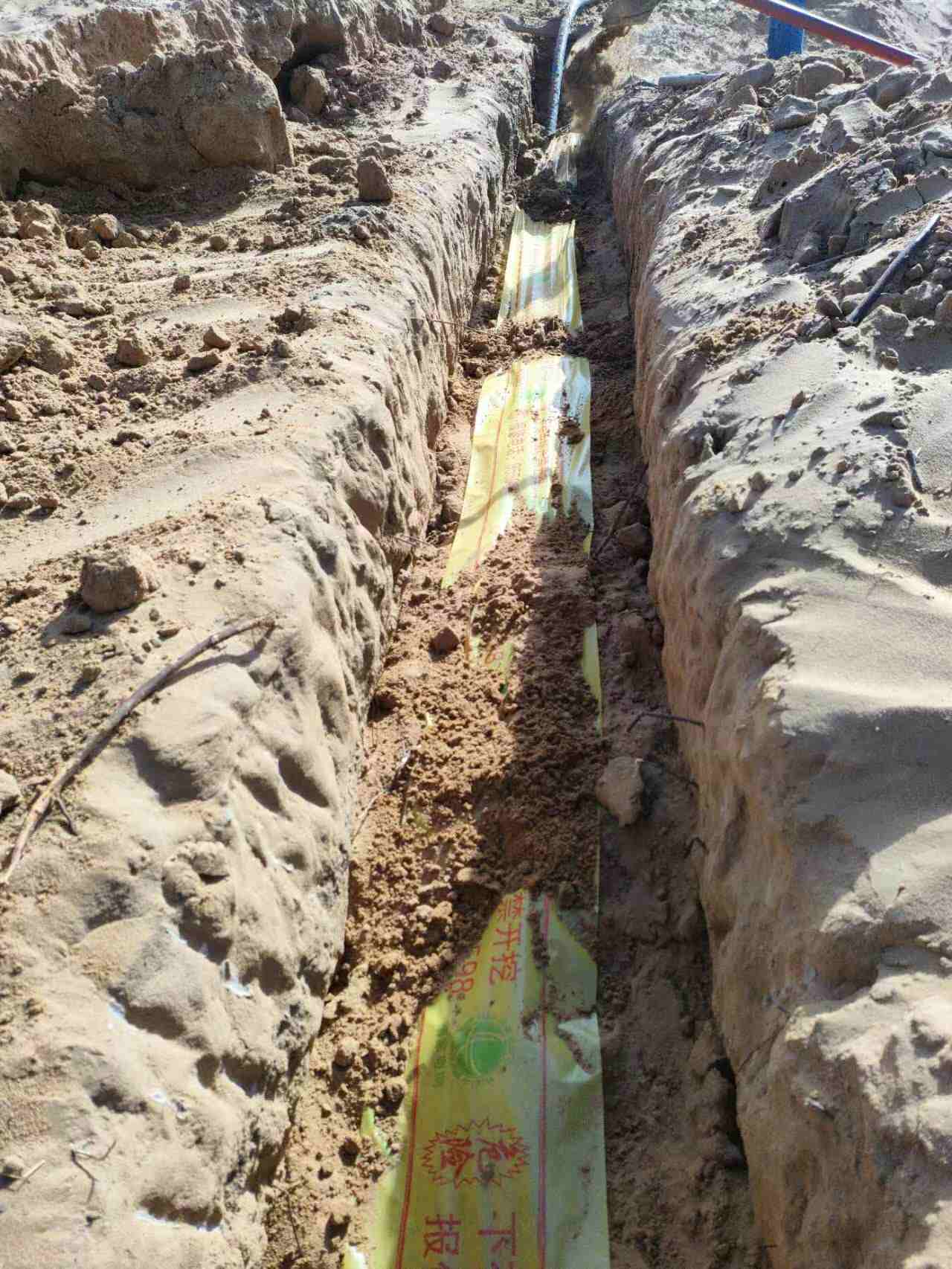

图 2 ｜ 电缆沟开挖与 YJLV22-3*300 专线电缆敷设现场

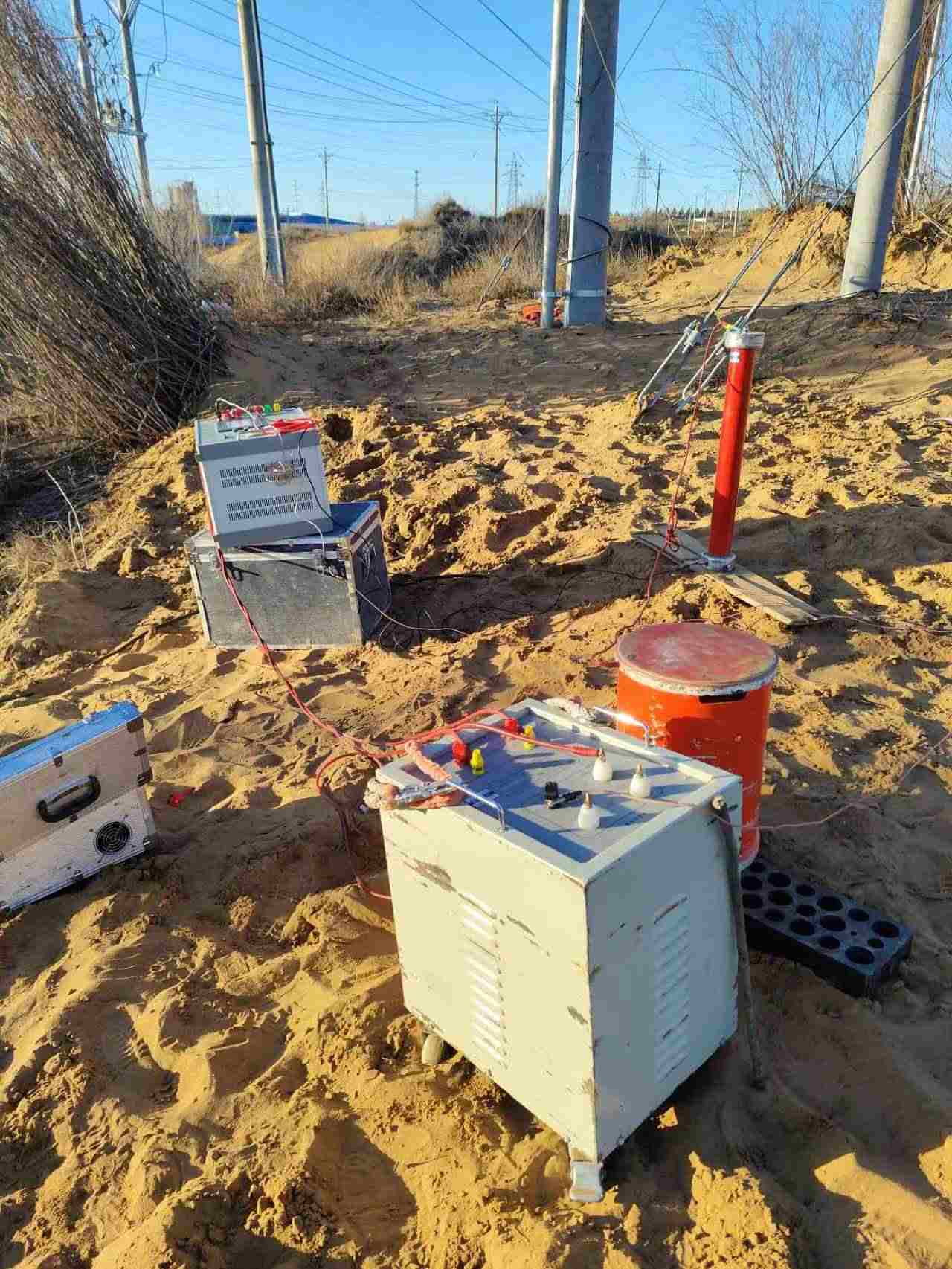

图 3 ｜ 电缆试验现场：耐压测试仪 + 试验变压器 + 调压器，准备进行绝缘电阻测试与接火
精准升级 · 可靠供电
10kV 鑫源线电缆与互感器一体化升级改造
以精细施工保障线路安全稳定运行
以精细施工保障线路安全稳定运行
10kV 鑫源线电缆及电流互感器更换工程
