PROJECT PROFILE
榆林神木10kV海螺湾
供电新建工程
供电新建工程
双电源供电方案 · 环网柜 + 10kV 电缆新建
10kV 配电 双电源供电 环网柜工程
本工程为 神木市文化传媒发展有限公司商业管理分公司双电源供电项目，用电地址位于榆林市神木市建宁路与杨业大街十字。新建两回电源分别由新村 110kV 变电站 121 备用间隔和 118 新村Ⅱ回 4 号电缆分支箱供电，总供电容量 12000 kVA。
12000kVA
总供电容量
2回
电源
1832m
电缆总长
3座
HA-2-2-B 环网柜
01 工程概况
工程名称 榆林神木 10kV 海螺湾供电新建工程
用电地址 榆林市神木市建宁路与杨业大街十字
用电方 神木市文化传媒发展有限公司商业管理分公司
02 供电方案 · 双电源
根据用电申请，本工程新建 两回电源，均由新村 110kV 变电站引出。
第一路 主电源 · 8000kVA
由新村 110kV 变电站 10kV 121 备用间隔供电，供电容量 8000 千伏安，从Ⅱ段母线 121 间隔柜出线。
第二路 备用电源 · 4000kVA
由新村 110kV 变电站 118 新村Ⅱ回线路 4 号电缆分支箱供电，供电容量 4000 千伏安。
03 新村 110kV 变电站现状
新村 110kV 变电站于 2014 年建成投运，建设 31500kVA 变压器 2 台，采用双母线分段接线方式。
▎ 出线间隔与设备
出线规模 Ⅰ段母线 10kV 出线 12 回（已全部投运，无备用）
Ⅱ段母线 10kV 出线 12 回（有备用，本次 121 间隔）
Ⅱ段母线 10kV 出线 12 回（有备用，本次 121 间隔）
断路器 固封式 VT19-12EP，1250A / 31.5kA
电流互感器 LZZBJ9-10，300-600/1
电压互感器 JDZX10-10，0.2/0.5/3P（接线从母线 PT 柜）
04 工程建设规模
总规模 合计建设内容
新建 二进二出 HA-2-2-B 型环网柜 1 座；新建 10kV 电缆线路 1832 m（ZC-YJLV22-8.7/15kV-3×300mm²）；新建电缆终端头 7 套，电缆中间头 2 套。
▎ 分项规模
第一路 HA-2-2-B 环网柜 · 1352m 电缆
环网柜 1 座 · 10kV 电缆 1352 m · 终端头 2 套 · 中间头 2 套
第二路 HA-2-2-B 环网柜 · 480m 电缆
环网柜 1 座 · 10kV 电缆 480 m · 终端头 5 套
▎ 电缆敷设方式
电缆采用 原有电缆沟、原有排管和新建穿管直埋敷设。
05 现场实景
图 1 ｜ 室内电缆桥架敷设与配电设施实景

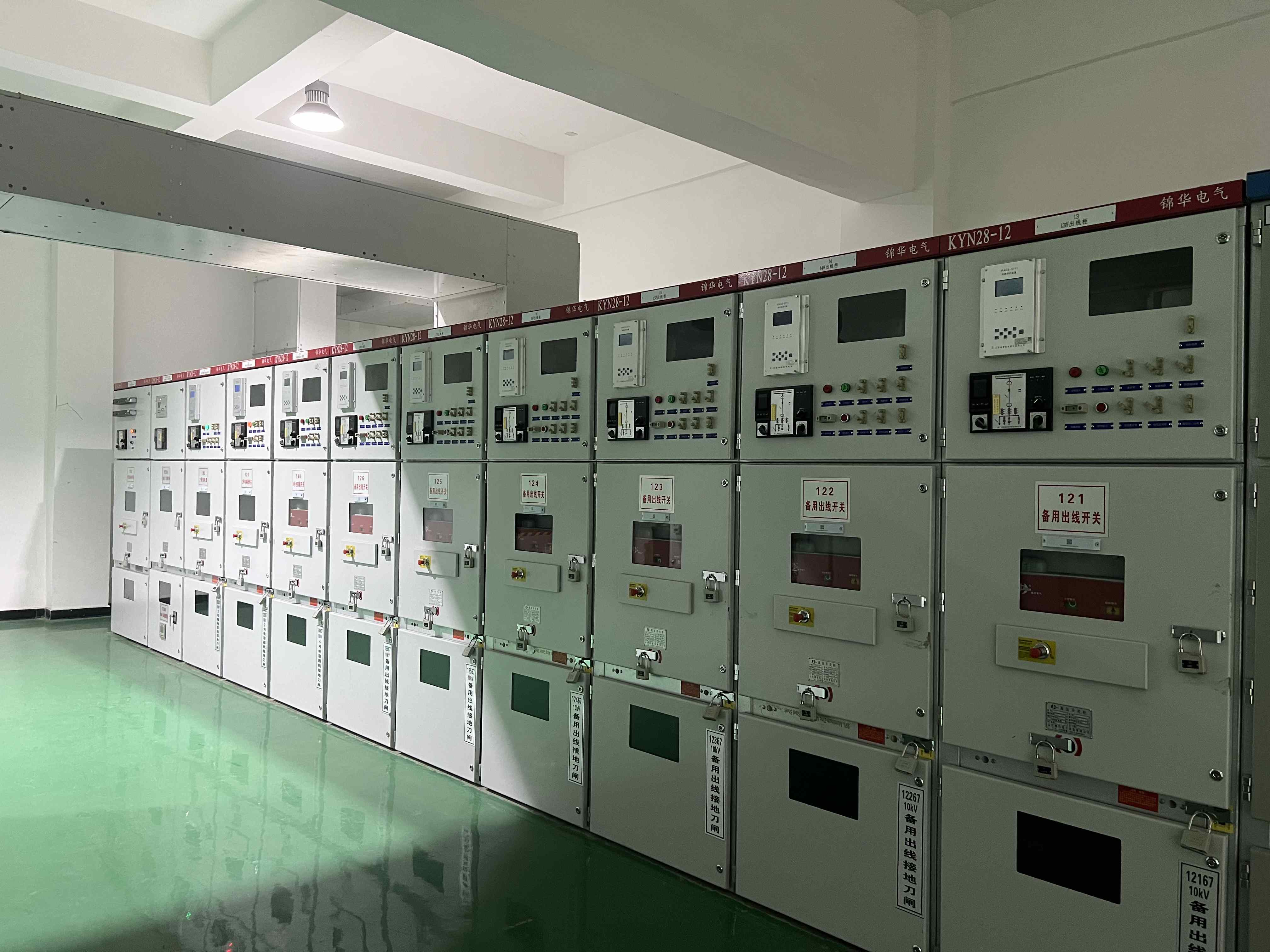

图 2 ｜ 10kV 高压开关柜（KYN28-12 锦华电气）整体排列实景
图 3 ｜ 开关柜铭牌特写：125/124/123/122/121 备用出线开关（编号清晰、标识规范）
双电源保障 · 稳定供电
12000kVA 总容量 · 双电源互为备用
为神木市文化传媒商业项目提供可靠电力保障
为神木市文化传媒商业项目提供可靠电力保障
